아이마킹툴이란
누가 그어도
같은 선
볼트·너트 체결부에 페인트마커로 선을 그어 표시하는 아이마킹 작업을 돕는 보조장치입니다. 체결부에 끼우고, 홈을 따라 긋기만 하면 됩니다.
- 1일관된 품질‘기준’이 사람마다 달라도, 가이드를 따라 그으면 같은 위치에 같은 선이 남습니다.
- 2재작업 줄이기재작업으로 인한 인건비 소요와 검측 일정 지연을 미리 대비합니다.
- 3부담 없는 가격분실과 고장이 잦은 현장에서도 여러 개를 구비하기 쉽도록 저렴하게 만들고 판매합니다.
제품 라인업

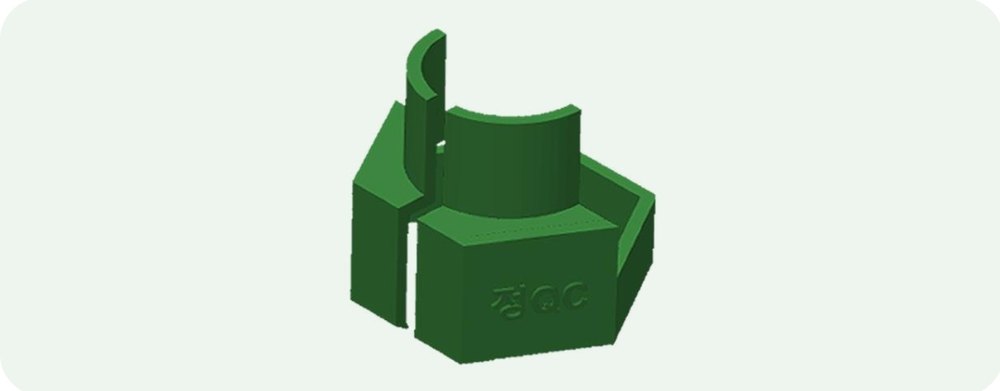

육각형 아이마킹툴
일반 M규격 볼트·너트에 딱 맞아 흔들림 없이 사용할 수 있습니다. 처음 쓰는 분께 추천합니다.
M10 · M12 · M16 · M20 · M24 · M30 · TS/HT M16

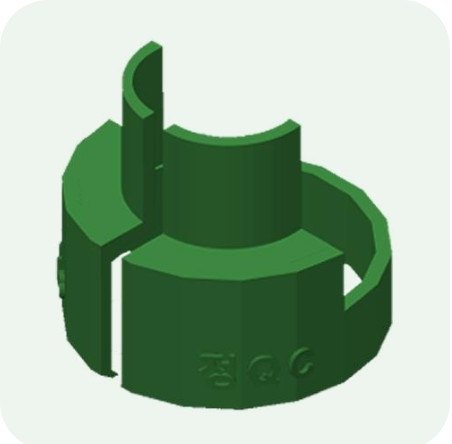

18각형 아이마킹툴
마킹할 수 있는 면이 육각형보다 많습니다. 숙달되면 가장 편리합니다.
M16 · TS/HT M16

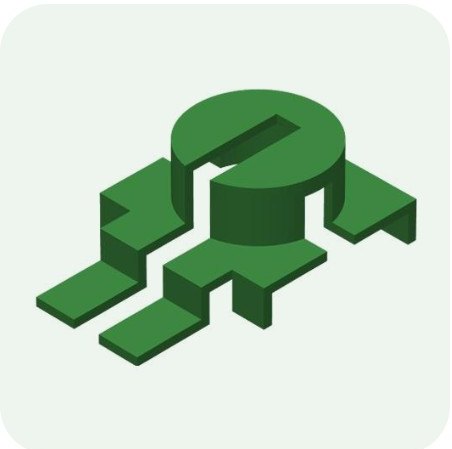

푸쉬버튼용 아이마킹툴
K사 푸쉬버튼 전용 설계. L브라켓, 새들베이스, 크로스컨넥터 등 여러 브라켓에 장착해 마킹합니다.
K사 푸쉬버튼

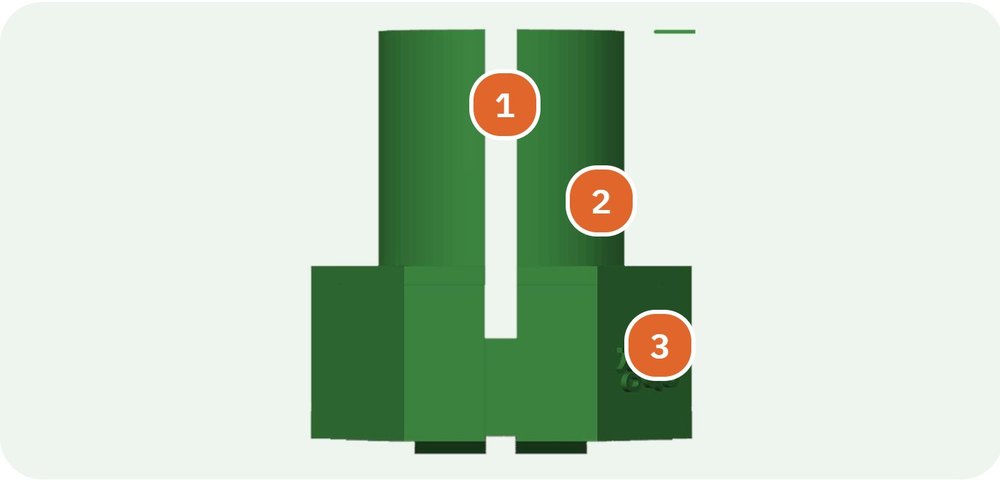

각 부분 이름
- 1홈 (가이드)4.5mm 페인트마커 팁에 맞춘 폭. 이 홈을 따라 선을 긋습니다.
- 2상단부볼트 여산부를 감쌉니다. 길이에 맞춰 잘라 쓸 수 있어요.
- 3하단 육각부너트에 맞물려 마킹하는 동안 흔들리지 않게 잡아줍니다.
제품 규격
육각형 · 1.5D 대응형 기준 · 단위 mm
| 사이즈 | 높이 H | 가로 A | 세로 B |
|---|---|---|---|
| M10 | 25 | 19 | 11.5 |
| M12 | 23.5 | 21 | 19 |
| M16 | 33 | 27 | 24 |
| M20 | 42.5 | 33.5 | 29.5 |
| M24 | 52 | 40 | 35 |
| M30 | 69 | 51.5 | 45.5 |
| M16H (TS/HT) | 37 | 27 | 30.5 |
일반적인 M 사이즈 너트에 호환됩니다. 재질 PLA · 원재료 중국산.
품번표
주문하실 때 품번을 그대로 적어 주시면 정확합니다.
| 종류 | 사이즈 | 품번 |
|---|---|---|
| 육각형 | M10 | JQC-M10-1 |
| M12 | JQC-M12-1 | |
| M16 | JQC-M16-1 | |
| M20 | JQC-M20-1 | |
| M24 | JQC-M24-1 | |
| M30 | JQC-M30-1 | |
| TS/HT M16 | JQC-M16-3 | |
| 18각형 | M16 | JQC-M16-2 |
| TS/HT M16 | JQC-TSHT16-2 | |
| 푸쉬버튼용 | K사 푸쉬버튼 | JQC-P-1 |
헷갈리기 쉬운 TS/HT — H빔에 쓰는 검은색 볼트·너트는 일반 M16과 품번이 다릅니다.
사용 방법

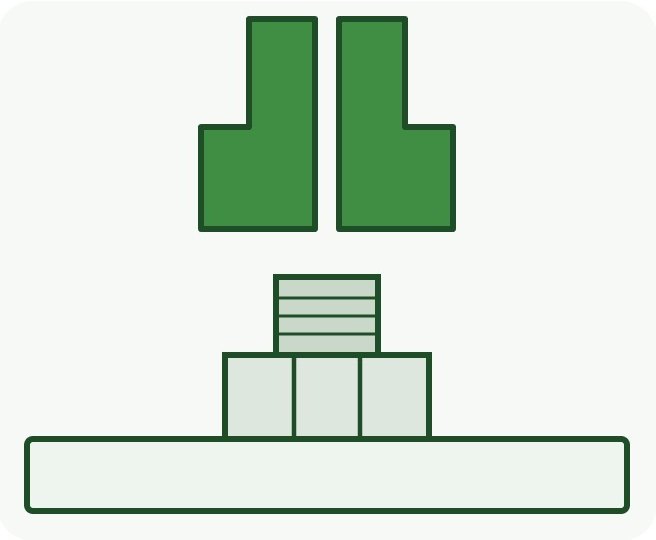

1준비
아이마킹툴을 준비해 주세요.

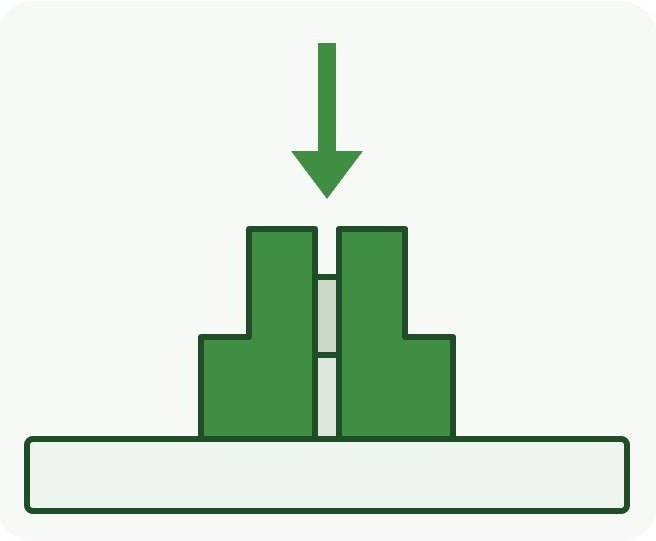

2결합
아이마킹툴을 체결부에 결합해 주세요.

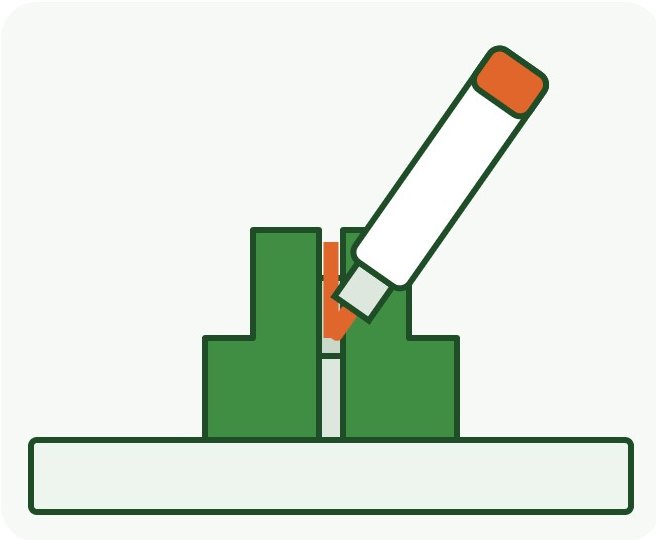

3마킹
페인트마커로 홈을 따라 선을 그어 주세요.

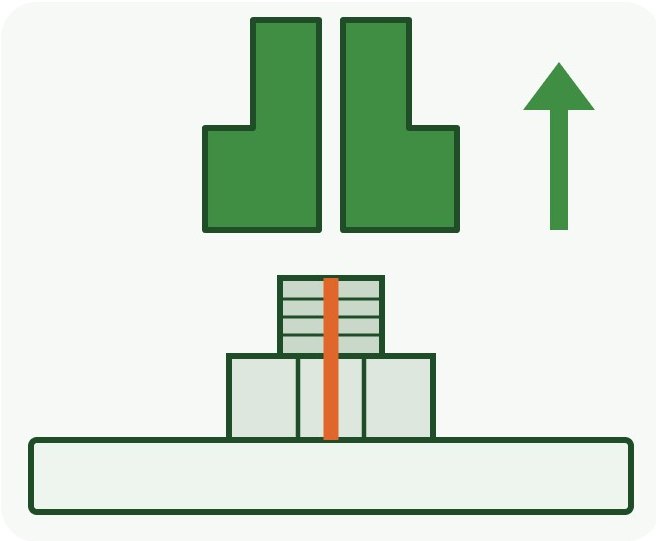

4분리
아이마킹툴을 위로 힘을 주어 빼 주세요.
제품을 옆으로 힘을 줘서 빼면, 굳지 않은 잉크가 제품에 닿아 아이마킹이 번질 수 있습니다.
현장에 맞게 잘라 쓰세요
| A · 윗면 일자 | 볼트 여산 길이에 맞춰 윗면을 잘라서 사용하셔도 됩니다. |
|---|---|
| B · 윗면 V자 | 볼트 여산 길이에 맞춰 윗면을 V자 모양으로 잘라서 사용하셔도 됩니다. |
| C · 뒷부분 | 현장 상황에 따라 뒷부분을 잘라서 사용하셔도 됩니다. (한쪽 절단 → 왼손잡이용 / 반대쪽 절단 → 오른손잡이용) |
| D · 정면 하단 돌출부 | 현장 상황에 따라 정면 하단 돌출부를 잘라서 사용하셔도 됩니다. |
자르는 위치는 카탈로그 14~15쪽 그림을 참고해 주세요.
오래 쓰려면 꼭 지켜 주세요
- !무리한 충격 금지제품에 무리한 충격을 가하지 마세요.
- !화기 근처 사용 금지화기 근처에서 사용하지 마세요.
- !용도 외 사용 금지용도 이외에 사용하지 마세요.
- !고온다습 환경 주의고온다습한 환경에 오래 두면 제품이 변형될 수 있습니다.
페인트마커는 4.5mm 팁으로
아이마킹툴의 홈(가이드)은 4.5mm 페인트마커 팁 사이즈에 맞춰 제작되었습니다. 더 좁거나 넓은 사이즈는 주문제작 대상이며, 현재 주문제작 문의는 잠시 중단 중입니다.
처음 사용하실 때는 새 페인트마커를 권장합니다. 마모된 팁은 사용에 영향을 줍니다.
주문제작
안내 — 현재 고객맞춤 주문제작 관련 문의는 잠시 중단합니다. (아이마킹툴 일반 주문은 받고 있습니다.) 아래는 주문제작 예시입니다.

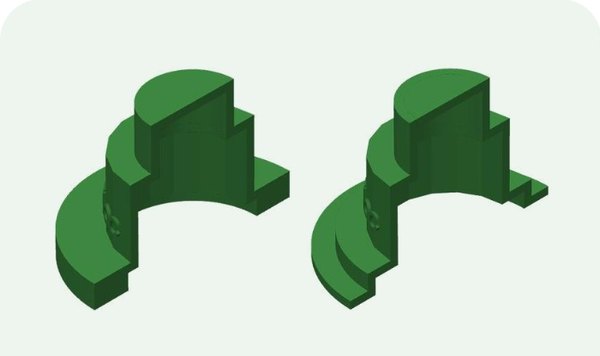

180° 마킹용

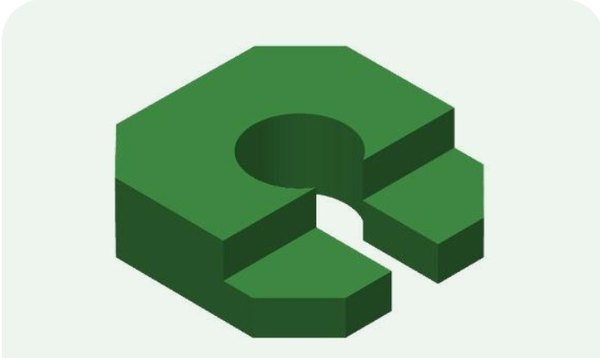

사각 · ㄷ형 브라켓 내부용
홈(가이드) 폭 변경
다른 굵기의 페인트마커를 쓰신다면, 홈 사이즈를 맞춰 주문제작할 수 있습니다.
구매 · 카탈로그
아이마킹툴은 네이버 스마트스토어에서 구매하실 수 있습니다.
